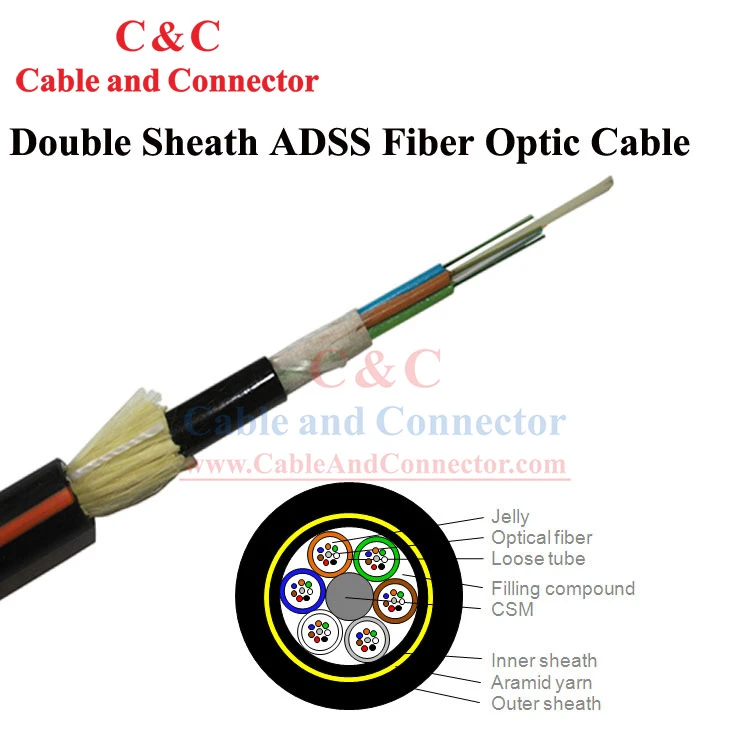

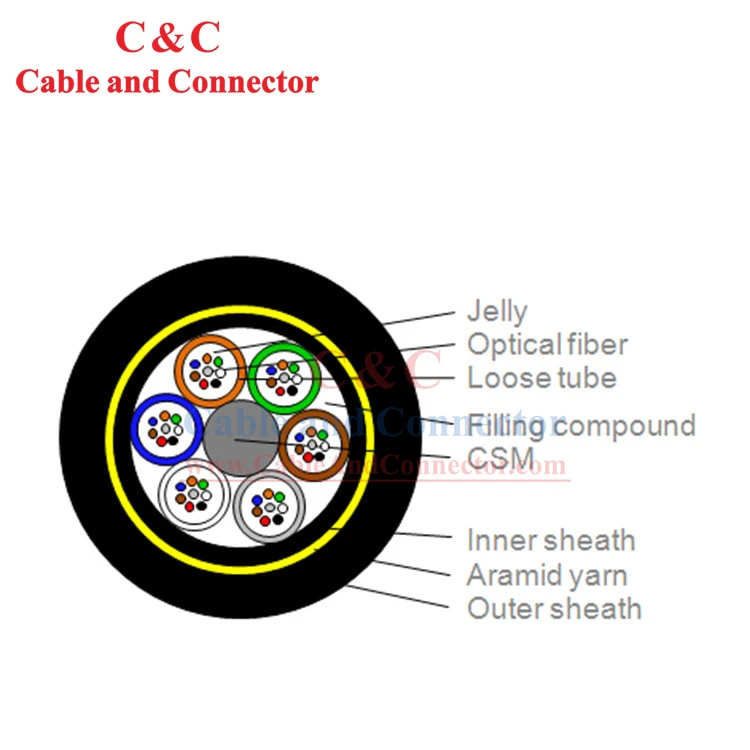

Cable de fibra òptica de mode únic, construcció de tub solt, tubs farcits de gelea, elements (tubs i barres de farciment) col·locats al voltant d'un membre de força central no metàl·lic, compost d'ompliment omplert a les obertures del nucli del cable, funda interior de PE, després fils d'aramida i Funda exterior de PE. La funda de PE s'aplica per a l'aplicació en què s'instal·la el cable al lloc on el potencial espacial és inferior o igual a 12KV. Cable òptic ADSS de suspensió autoportant Situat a la torre elèctrica on la intensitat del camp elèctric és la més petita. És adequat per a les línies de transmissió d'alta tensió construïdes.
Codi de color de la fibra
El color de la fibra de cada tub comença des del blau número 1.
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Blau |
taronja |
Verd |
Marró |
Gris |
Blanc |
Vermell |
Negre |
groc |
Porpra |
Rosa |
Aqua |
Paràmetre del cable
|
SN |
Article |
Unitat |
Valor |
|
1 |
Nº de fibres |
comptar |
2-72 |
|
2 |
Nombre de fibres per tub (màx.) |
comptar |
12 |
|
3 |
Nombre d'elements |
comptar |
6 |
|
4 |
Diàmetre del cable |
mm |
13.9 |
|
5 |
Pes del cable |
kg/km |
160 |
|
6 |
Tensió operativa màxima permesa |
N |
6100 |
|
7 |
Aixafar a curt termini |
N/100 mm |
2200 |
|
8 |

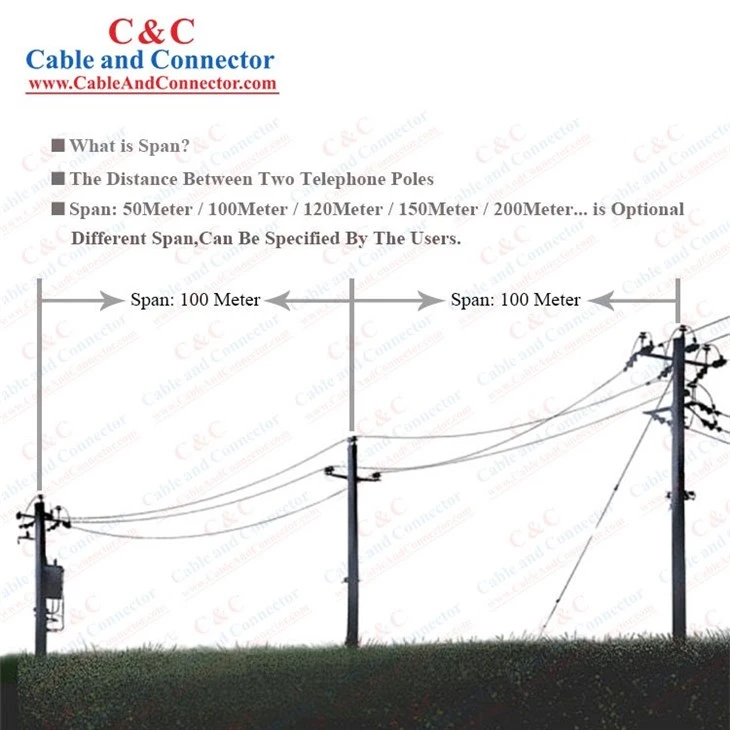

Envergadura màxima amb un desnivell d'instal·lació de l'1,5%. |
m |
200 |
Nota: Les mides mecàniques són valors nominals. I el gruix màxim del gel és de 10 mm, amb 10 m/s de velocitat del vent.
Característica del cable òptic
|
Característiques mecàniques i mètode d'assaig |
|||
|
Resistència a la tracció |
Conforme a IEC 794-1-E1 |
||
|
Aixafar |
Conforme a IEC 794-1-E3 |
||
|
Impacte |
Conforme a IEC 794-1-E4 |
||
|
Flexió repetida |
Conforme a IEC 794-1-E6 |
||
|
Torsió |
Conforme a IEC 794-1-E7 |
||
|
Flexió |
Conforme a IEC 794-1-E8 |
||
|
Corba del cable |
Conforme a IEC 794-1-E11 |
||
|
Penetració d'aigua |
Conforme a IEC 794-1-F5B |
||
|
Requisit de temperatura |
Funcionament |
- 40 grau ~ +60 grau |
|
|
Instal·lació |
- 10 grau ~ +60 grau |
||
|
Emmagatzematge/transport |
- 40 grau ~ +60 grau |
||
|
Prova de cicle de temperatura |
Conforme a IEC 794-1-F1 |
||
|
Radi de flexió |
Descarregat |
15 vegades de diàmetre exterior |
|
|
Carregat |
25 vegades de diàmetre exterior |
||
Característica de la fibra òptica
|
Informació de fibra G652 |
|
|
Diàmetre de camp de mode (1310 nm) |
9,2 mm±0,4 mm |
|
Diàmetre de camp de mode (1550 nm) |
10,4mm±0,8mm |
|
Diàmetre de revestiment |
125 mm±1.0mm |
|
Retalla la longitud d'ona de la fibra cablejada (λcc) |
£ 1260 nm |
|
Atenuació a 1310 nm |
£0,36 dB/km |
|
Atenuació a 1550 nm |
£0,22 dB/km |
|
Pèrdua de flexió a 1550 nm (100 voltes, radi de 30 mm) |
0,05 dB £ |
|
Dispersió en el rang de 1288 a 1339 nm |
3,5 £ps/ (nm•km) |
|
Dispersió a 1550 nm |
£ 18ps/ (nm•km) |
|
Pendent de dispersió a la longitud d'ona de dispersió zero |
£0,092ps/ (nm2•km) |
Condició de disseny
|
Projecte I |
Projecte II |
|
Nuclis de fibra |
Nuclis de fibra |
|
Pla d'instal·lació |
Màx. tensió admissible |
|
Grau de tensió |
Grau de tensió |
|
Màx., Min., Mitjana temperatura |
|
|
Màx. velocitat del vent |
|
|
Màx. gruix de la cobertura de gel |
|
