Cable òptic ADSS, la característica clau dels cables ADSS és la seva construcció utilitzant materials totalment dielèctrics, el que significa que estan fets completament de components no metàl·lics. Aquest disseny ofereix diversos avantatges, com ara la resistència a les interferències elèctriques, la immunitat als llamps i la durabilitat en diverses condicions meteorològiques. Els cables ADSS també són lleugers i fàcils d'instal·lar, el que els fa adequats tant per a instal·lacions aèries com subterrànies.
Disseny i especificacions tècniques de l'estructura del cable de fibra òptica ADSS
1. Elements de disseny del cable ADSS:
A.Àrea meteorològica ambiental:
a: Velocitat del vent
b: gruix del gel
c: temperatura de l'aire
d: Topografia i relleu.
Codis de colors per a tub solt
El color del tub comença des del blau número 1.
|
1 |
2 |
3 |
4 |
|
Blau |
taronja |
Verd |
Marró |

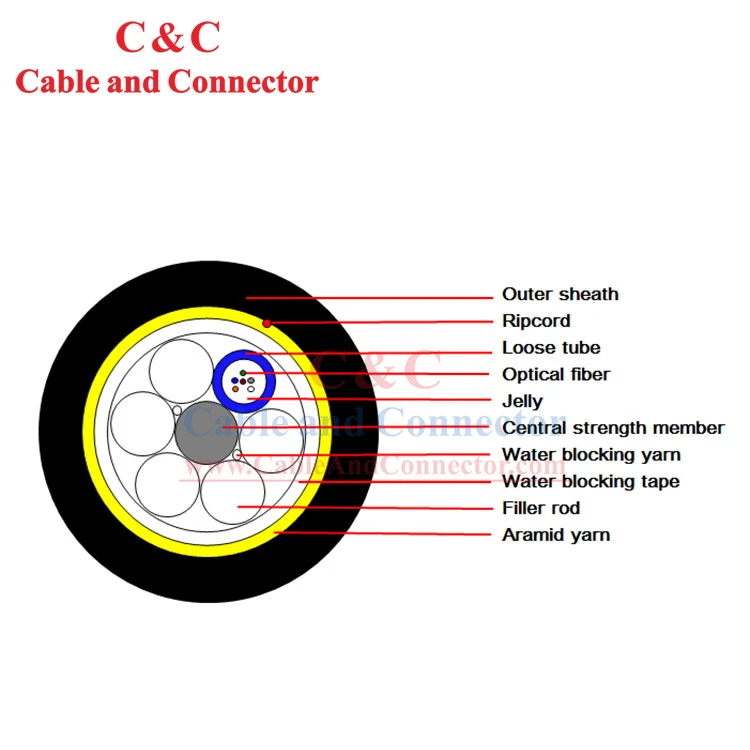

Estructura i paràmetre del cable
|
SN |
Article |
Unitat |
Valor |
|
|
1 |
Nº de fibres |
comptar |
6/12/24 |
48 |
|
2 |
Nombre de fibres per tub |
comptar |
6 |
12 |
|
3 |
Nombre d'elements |
comptar |
6 |
6 |
|
4 |
Diàmetre del cable (±5%) |
Mm |
12.0 |
12.6 |
|
5 |
Pes del cable (±10%) |
kg/km |
99 |
115 |
|
6 |
Tensió a curt termini (MAT) |
N |
2000 |
2500 |
|
7 |
Aixafar a curt termini |
N/100 mm |
1000 |
|
|
8 |
Màx. Envergadura |
m |
50 |
|
|
9 |
Gruix del gel |
Mm |
0 |
|
|
10 |
Velocitat del vent |
m/s |
27 |
|
Característica de la fibra òptica
|
Informació de fibra G652D |
|
|
Diàmetre de camp de mode (1310 nm) |
9,2 mm±0,4 mm |
|
Diàmetre de camp de mode (1550 nm) |
10,4mm±0,8mm |
|
Retalla la longitud d'ona de la fibra cablejada (λcc) |
£ 1260 nm |
|
Atenuació a 1310 nm |
£0,36 dB/km |
|
Atenuació a 1550 nm |
£0,22 dB/km |
|
Pèrdua de flexió a 1550 nm (100 voltes, radi de 30 mm) |
£0,1 dB |
|
Longitud d'ona de dispersió zero |
1300 nm-1324nm |
|
Dispersió en el rang de 1288 a 1339 nm |
3,5 £ps/ (nm•km) |
|
Dispersió a 1550 nm |
£ 18ps/ (nm•km) |
|
Pendent de dispersió a la longitud d'ona de dispersió zero |
£0,093ps/ (nm2•km) |
Condició de disseny
|
Projecte I |
Projecte II |
|
Nuclis de fibra |
Nuclis de fibra |
|
Pla d'instal·lació |
Màx. tensió admissible |
|
Grau de tensió |
Grau de tensió |
|
Màx., Min., Mitjana temperatura |
|
|
Màx. velocitat del vent |
|
|
Màx. gruix de la cobertura de gel |
|
