Accessoris de cable ADSS, els cables ADSS s'utilitzen habitualment a les xarxes de telecomunicacions, proporcionant una connectivitat fiable per a aplicacions com ara serveis d'Internet, telèfon i televisió. El seu disseny autoportant simplifica la instal·lació i redueix la necessitat de manteniment, cosa que els converteix en una solució rendible per establir enllaços de comunicació en terrenys difícils o zones amb accés limitat, construcció de tubs solts, tubs farcits de gelea, elements (tubs i barres de farciment) col·locats. al voltant d'un membre de força central no metàl·lic, fils de polièster utilitzats per unir el nucli del cable, compost omplert a les obertures del nucli del cable, després funda interior de PE, fil d'aramida reforçat i funda exterior de PE.
Disseny de l'estructura del cable ADSS, especificacions tècniques
1. Elements de disseny del cable òptic ADSS:
A. Àrea meteorològica del medi ambient:
a. Velocitat del vent b gruix del gel c Temperatura de l'aire
b. Topografia i formes del relleu.
B. Línies elèctriques a muntar:
a. Tensió nominal i tensió de funcionament màxima b tipus de torre i tipus i disposició del cable i la terra.
c. Longitud de la secció de tracció i estàndard.
b. Distància d'aturada (que representa la distància d'aturada, distància de parada màxima horitzontal, distància d'aturada màxima vertical).
d. Caiguda màxima de l'arc de cable i cable de terra a cada secció de tensió.
2. Esquema de l'estructura del cable
3. Especificacions tècniques per al cable òptic ADSS:
Nucli i diàmetre del cable
Model i pes del cable òptic
Resistència a la tracció i a la compressió
Vibració i ball
Elongació i longitud residual
Resistència a les marques elèctriques de la funda exterior
Compatibilitat de maquinari
Estructura i paràmetre del cable
|
SN |
Article |
Unitat |
Valor |
|
1 |
Nº de fibres |
comptar |
4/6 |
|
2 |
Nombre de fibres per tub |
comptar |
4 |
|
3 |
Nombre d'elements |
comptar |
6 |
|
4 |
Diàmetre del cable |
Mm |
13.4 |
|
5 |
Pes del cable |
kg/km |
141 |
|
6 |
MAT (Tensió de treball màxima permesa) |
N |
8200 |
|
7 |
Aixafar a curt termini |
N/100 mm |
2200 |
|
8 |

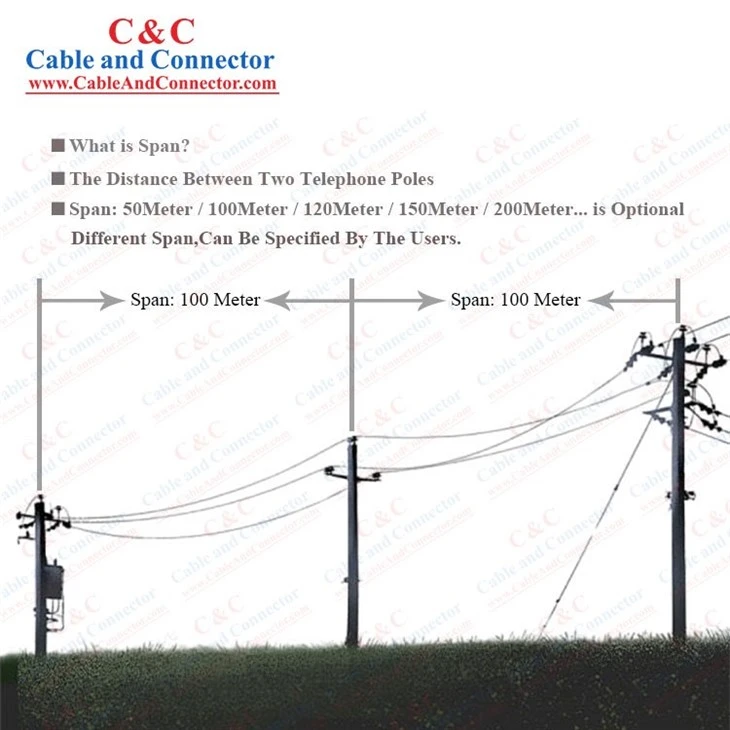

Envergadura adequada |
m |
Menor o igual a 300 |
Nota: Les mides mecàniques són valors nominals.
Característica de la fibra òptica
|
Informació de fibra G652D |
|
|
Diàmetre de camp de mode (1310 nm) |
9,2 mm±0,4 mm |
|
Diàmetre de camp de mode (1550 nm) |
10,4mm±0,8mm |
|
Retalla la longitud d'ona de la fibra cablejada (λCc) |
£ 1260 nm |
|
Atenuació a 1310 nm |
£0,35 dB/km |
|
Atenuació a 1550 nm |
£0,22 dB/km |
|
Pèrdua de flexió a 1550 nm (100 voltes, radi de 30 mm) |
0,05 dB £ |
|
Dispersió en el rang de 1288 a 1339 nm |
3,5 £ps/ (nm•km) |
|
Dispersió a 1550 nm |
£ 18ps/ (nm•km) |
|
Pendent de dispersió a la longitud d'ona de dispersió zero |
£0,092ps/ (nm2•km) |
