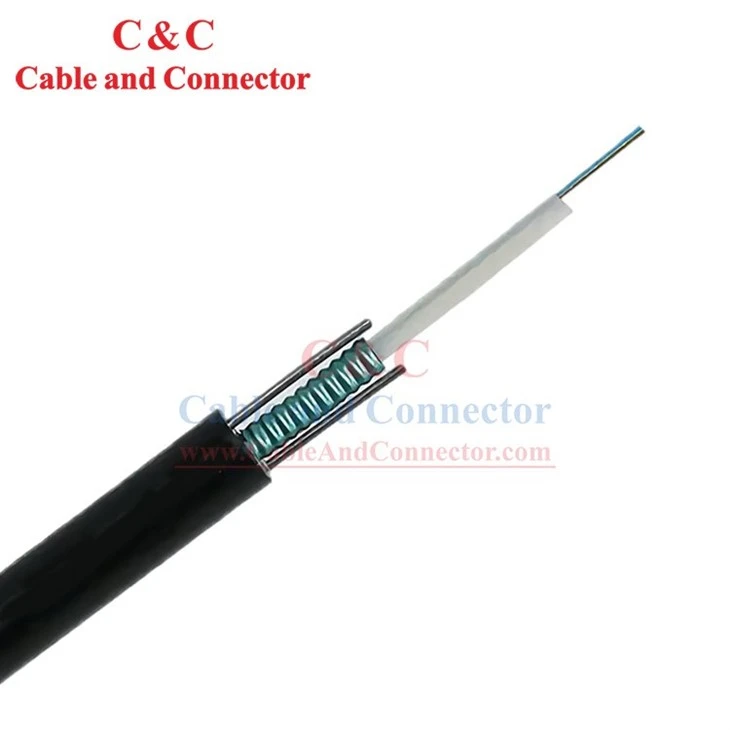

Cable de fibra òptica GYXTW de 24 nuclis, amb el desenvolupament continu i ràpid dels requisits de comunicació, com ara multimèdia, Internet i videoconferència, que requereixen taxes de transmissió més altes. Tot tipus de negocis fan del cable òptic el mitjà de transmissió més bàsic. Construcció central de tub solt solt, farcit de compost de gelea, material de bloqueig d'aigua omplert a les obertures del nucli del cable i cinta d'acer ondulat, després funda exterior de PE amb dos elements de resistència de cables d'acer paral·lels.
Codi de color de la fibra
El color de la fibra de cada tub comença des del blau número 1.
|
No. |
1 |
2 |
3 |
4 |
5 |
6 |
|
Color |
Blau |
taronja |
Verd |
Marró |
Gris |
Blanc |
|
No. |
7 |
8 |
9 |
10 |
11 |
12 |
|
Color |
Vermell |
Negre |
groc |
Porpra |
Rosa |
Aqua |
|
No. |
13 |
14 |
15 |
16 |
17 |
18 |
|
Color |
Blau S100 |
Taronja S100 |
Verd S100 |
Marró S100 |
Gris S100 |
Blanc S100 |
|
No. |
19 |
20 |
21 |
22 |
23 |
24 |
|
Color |
Vermell S100 |
Natura S100 |
Groc S100 |
Lila S100 |
Rosa S100 |
Aqua S100 |
"S100" significa anells negres amb un interval de 100 mm.
Codi de color del tub solt
El color és natural.

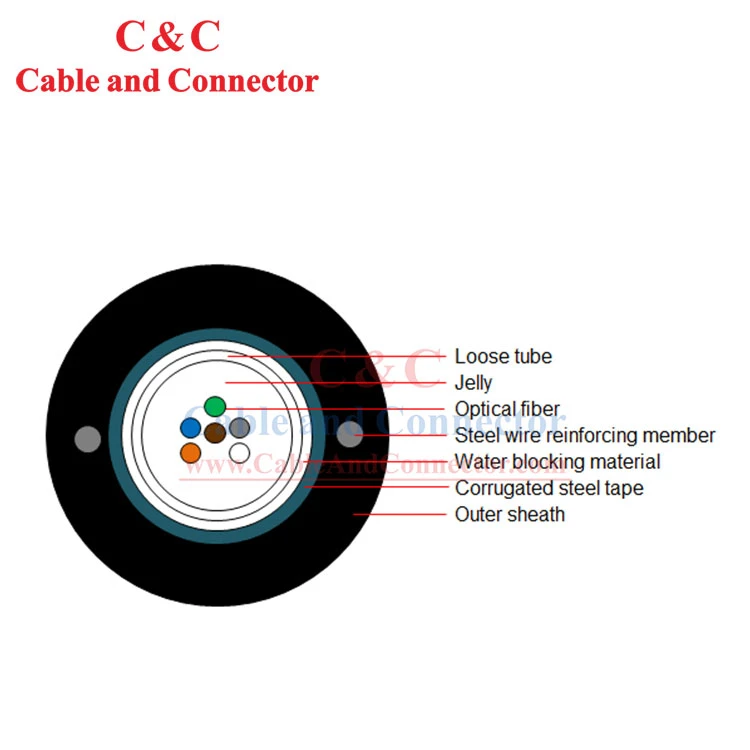

Estructura i paràmetre del cable
|
SN |
Article |
Unitat |
Valor |
||
|
1 |
Nº de fibres |
comptar |
4/6 |
8/12 |
24 |
|
2 |
Diàmetre del tub (nominal) |
comptar |
2.2 |
2.4 |
3.2 |
|
3 |
Diàmetre de fil d'acer |
Mm |
1.0 |
1.0 |
1.0 |
|
4 |
Gruix de la funda exterior (total) |
Mm |
Major o igual a 1,8 |
Major o igual a 1,8 |
Major o igual a 1,8 |
|
3 |
Diàmetre del cable (±5%) |
mm |
7.4 |
7.4 |
8.3 |
|
4 |
Pes del cable (±10%) |
kg/km |
58 |
59 |
71 |
|
5 |
Tensió a curt termini |
N |
1500 |
||
|
6 |
Aixafar a curt termini |
N/100 mm |
1000 |
||
Aplicació del producte
Amb el desenvolupament continu i ràpid dels requisits de comunicació, com ara multimèdia, Internet i videoconferència, que requereixen taxes de transmissió més altes. Tot tipus de negocis fan del cable òptic el mitjà de transmissió més bàsic. Els nostres cables òptics utilitzen fibra monomode de dispersió estàndard i no nul·la, que permet un funcionament d'alta velocitat suficient de modes de transmissió com SDH/SONET, ATM i sistemes de transmissió de diverses longituds d'ona com WDM i DWDM. superior El disseny de l'estructura de la capa de tub solt i els materials d'alta qualitat permeten que les nostres fibres òptiques estiguin totalment protegides contra el clima i el medi ambient.
Paràmetre tècnic
|
Tipus de cable (Increments de 2 nuclis) |
Nucli d'acer |
Radi de flexió mínim mm |
Estirament permès |
La força d'aplanament es permet N/100 mm |
Temperatura ambient |
||
|
Dinàmic |
Estàtica |
Temps de posada |
Temperatura aplicable |
||||
|
GYXTW 2~12 |
1,5X2 mm |
20 vegades el diàmetre del cable |
10 vegades el diàmetre del cable |
3000N |
3000 |
Major o igual a -15 grau |
-40 grau ~+60 grau |
|
GYXTW 2~12 |
1,5X2 mm |
20 vegades el diàmetre del cable |
10 vegades el diàmetre del cable |
1500N |
1500 |
Major o igual a -15 grau |
-40 grau ~+60 grau |
