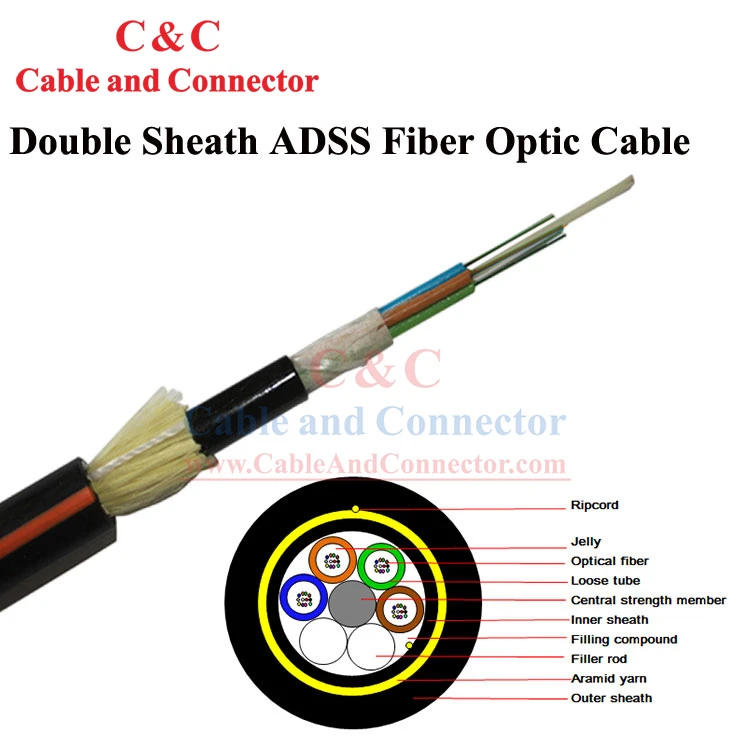

El cable de fibra òptica OPGW ADSS, ADSS (All-Dielectric Self-Sporting) és un tipus de cable de comunicació òptica dissenyat per a instal·lació aèria. A diferència dels cables tradicionals que requereixen estructures de suport separades, els cables ADSS estan dissenyats per ser autoportants, eliminant la necessitat de cables missatgers addicionals o components metàl·lics, construcció de tub solt, tubs farcits de gelea, elements (tubs i barres de farciment) col·locats al voltant de membre metàl·lic de força central, fils de polièster utilitzats per unir el nucli del cable, compost omplert a les obertures del nucli del cable, després funda interior de PE, fil d'aramida reforçat i funda exterior de PE.
Característiques del cable de fibra òptica ADSS
1. Fibra òptica monomode, multimode i disseny de cable òptic integrat.
2. Aspecte suau, de manera que el cable té un rendiment aerodinàmic superior.
3. L'estructura del cable òptic de tots els mitjans és favorable a la instal·lació i el manteniment.
4. Àmplia gamma d'adaptació a la temperatura, petit coeficient d'expansió lineal, per satisfer els requisits de l'entorn dur.
5. Tensió de resistència a la marca de fuites 25KV.
6. Balanç de torsió i bobinat d'aramida, de manera que el cable té una resistència a la tracció molt alta i un rendiment a prova de bales.
Estructura i paràmetre del cable
|
SN |
Article |
Unitat |
Valor |
|
|
1 |
Nº de fibres |
comptar |
24 |
48 |
|
2 |
Nombre de fibres per tub |
comptar |
12 |
12 |
|
3 |
Nombre d'elements |
comptar |
6 |
6 |
|
4 |
Diàmetre del cable |
mm (±5%) |
14.1 |
14.1 |
|
5 |
Pes del cable |
kg/km (±10%) |
159 |
164 |
|
6 |
Tensió a curt termini |
N |
7400 |
7400 |
|
7 |
Aixafar a curt termini |
N/100 mm |
2200 |
|
Nota: Les mides mecàniques són valors nominals.
Característica del cable òptic
1) Min. radi de flexió per a la instal·lació
Estàtica: 10 x diàmetre del cable
Dinàmica: 20 x diàmetre del cable
2) Interval de temperatura d'aplicació
Funcionament: -40 grau ~ +60 grau
Instal·lació: -10 grau ~ +60 grau
Emmagatzematge/transport: -40 grau ~ +60 grau
3) Prova principal de rendiment mecànic i ambiental
|
Article |
Mètode de prova |
Condició d'acceptació |
|
Resistència a la tracció IEC 60794-1-2-E1 |
- Càrrega: tensió a curt termini - Longitud del cable: uns 50m - Temps de càrrega: 1 min |
- Soca de fibra £ 0,33% - Sense trencament de la fibra i sense danys en la funda. |
|
Prova d'aixafament IEC 60794-1-2-E3 |
- Càrrega: aixafament a curt termini - Temps de càrrega: 1 min |
- Canvi de pèrdua £ 0,1dB@1550nm - Sense trencament de la fibra i sense danys en la funda. |
demanar informació
|
Tipus de fibra |
Nuclis de fibra |
Pla d'instal·lació |
Màx. Tensió permesa |
Funda / Jaqueta (Materials) |
Màx. Velocitat del vent |
Màx. gruix de la cobertura de gel |
Màx., Min., Mitjana temperatura |
|
|
PE |
A |
|||||||
|
Mode únic B1-G.652D-9/125 mm |
2 nuclis |
50 metres |
4KN |
Grau de tensió:<110KV
|
Voltage grade: >110KV
|
Quants metres per segon |
Hivern Màx. gruix de la cobertura de gel
|
- grau ~+ grau |
|
Mode únic B4-G.655 |
4 nuclis |
60 metres |
6KN |
|||||
|
Multi Model A1a-50/125 mm |
6 nuclis |
80 metres |
9KN |
|||||
|
Multi Model A1b-62.5/125mm |
8 nuclis |
100 metres |
12KN |
|||||
|
O especificat pel client |
12 nuclis |
120 metres |
15KN |
|||||
|
24 nuclis |
150 metres |
18KN |
||||||
|
36 nuclis |
200 metres |
19KN |
||||||
|
48 nuclis |
250 metres |
21KN |
||||||
|
72 nuclis |
300 metres |
24KN |
||||||
|
96 nuclis |
400 metres |
26KN |
||||||
|
144 nuclis |
600 metres |
27KN |
||||||
|
O especificat pel client |
O especificat pel client |
O especificat pel client |
||||||
