Els cables òptics ADSS de fibra i ADSS tenen aplicacions àmplies en camps de l'energia, la comunicació i la transmissió de dades. La seva característica de no requerir cables de suport metàl·lics els fa adaptables a diversos entorns, proporcionant un suport d'infraestructura crucial per a la interconnexió a la societat moderna.

Codi de color de la fibra

El color de la fibra de cada tub comença des del blau número 1.

1	2	3	4	5	6	7	8	9	10	11	12
Blau	taronja	Verd	Marró	Gris	Blanc	Vermell	Negre	groc	Porpra	Rosa	Aqua

Codis de colors per a tub solt

El color del tub comença des del blau número 1.

1	2	3	4
Blau	taronja	Verd	Marró

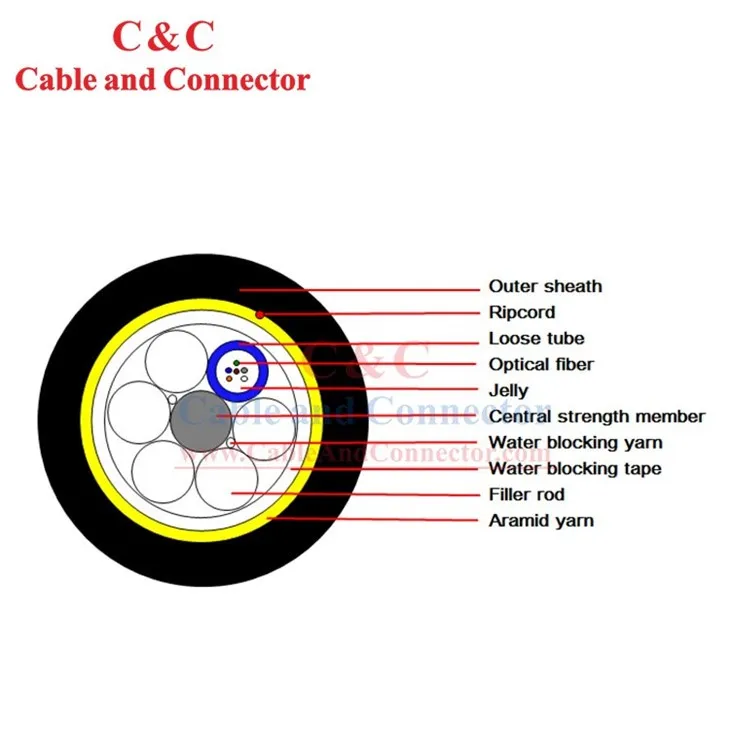

Estructura i paràmetre del cable

SN	Article	Unitat	Valor
1	Nº de fibres	comptar	6/ 12/24	48
2	Nº de fibres per tub	comptar	6	12
3	Nombre d'elements	comptar	6	6
4	Diàmetre del cable (±5%)	Mm	12.0	12.6
5	Pes del cable (±10%)	kg/km	99	115
6	Tensió a curt termini (MAT)	N	3000	3500
7	Aixafar a curt termini	N/ 100 mm	1000
8	Màx. Envergadura	m	100
9	Gruix del gel	Mm	0
10	Velocitat del vent	m/s	27

Característiques

Informació de fibra G652D
Diàmetre de camp de mode (1310 nm)	9.2µm±0.4µm
Diàmetre de camp de mode (1550 nm)	10.4µm±0.8µm
Retalla la longitud d'ona de la fibra cablejada (λcc)	Menys o igual a 1260 nm
Atenuació a 1310 nm	Menor o igual a 0,36 dB/km
Atenuació a 1550 nm	Menor o igual a 0,22 dB/km
Pèrdua de flexió a 1550 nm (100 voltes, radi de 30 mm)	Menor o igual a 0,1 dB
Longitud d'ona de dispersió zero	1300 nm-1324nm
Dispersió en el rang de 1288 a 1339 nm	Menys o igual a 3,5 ps/ (nm• km)
Dispersió a 1550 nm	Menor o igual a 18ps/ (nm• km)
Pendent de dispersió a la longitud d'ona de dispersió zero	Menor o igual a 0,093ps/ (nm2• km)

Característica del cable òptic

1) Min. radi de flexió per a la instal·lació

Estàtica: 10 x diàmetre del cable

Dinàmica: 20 x diàmetre del cable

2) Interval de temperatura d'aplicació

Funcionament: -40 grau ~ +70 grau

Instal·lació: - 10 grau ~ +60 grau

Emmagatzematge/transport: -40 grau ~ +70 grau

3) Prova principal de rendiment mecànic i ambiental

Article

Mètode de prova

Condició d'acceptació

Resistència a la tracció

IEC 60794- 1-2-E1

- Càrrega: tensió a curt termini

- Longitud del cable: uns 50m

- Temps de càrrega: 1 min

- Tensió de fibra 0,33%

- Sense trencament de la fibra i sense danys en la funda.

Prova d'aixafament

IEC 60794- 1-2-E3

- Càrrega: aixafament a curt termini

- Temps de càrrega: 1 min

- Canvi de pèrdua 0. 1 dB @ 1550 nm
