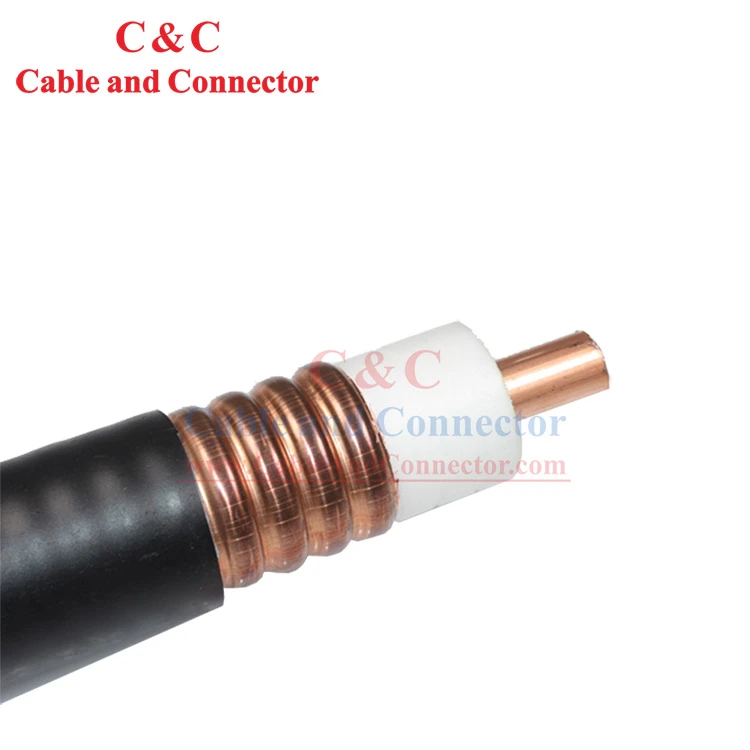

Mc Feeder Cable {{0}}/4" RF Feeder Cable, aplicacions: els cables d'alimentació RF s'utilitzen en una àmplia gamma d'aplicacions, com ara sistemes de distribució de televisió per cable, emissions de ràdio, xarxes cel·lulars, xarxes Wi-Fi, sistemes de radar, comunicacions per satèl·lit i molt més. Juguen un paper crucial en la transmissió de senyals de RF entre antenes, transmissors, receptors i altres components. Conductor interior: tub de coure de 13,1 ±{{10}},1 mm + aïllament : 32,5 ± 0.25 mm PE escumat + conductor exterior: 35,7 ± 0,3 mm Tub de coure ondulat anular + jaqueta: 38,8 ± 0,30 mm LLDPE o PE ignífug és opcional, EMBALATGE: 500 M/ TAMBOR DE FUSTA.
Tipus
Hi ha diversos tipus comuns de cables d'alimentació de RF, inclòs el cable coaxial, el cable d'alimentació equilibrat i la línia de cable obert. Entre aquests, el cable coaxial és el tipus més comú, que consisteix en un conductor central interior, una capa d'aïllament, un blindatge exterior i una jaqueta.
Característiques elèctriques
|
Resistència CC del conductor interior (Ω/km) |
0.78 |
|
Resistència CC del conductor exterior (Ω/km) |
0.66 |
|
Impedància característica (Ω) |
50±1.5 |
|
Capacitat (p F/m) |
76 |
|
Velocitat (%) |
88 |
|
Rigidesa dielèctrica (KV) |
10.0 |
|
Resistència d'aïllament (MΩ/km) |
＞1×104 |
|
Potència màxima nominal (KV) |
205 |
|
Tensió màxima (V) |
4300 |
|
Freqüència de tall (GHz) |
3.7 |
|
Atenuació i potència mitjana (el valor màxim d'atenuació serà del 105% del valor nominal d'atenuació) |
|
|
Freqüència (MHz) |
Atenuació (@20 graus, d B/100m) |
Potència mitjana (kv) |
|
200 |
1.20 |
8.12 |
|
450 |
1.87 |
5.22 |
|
800 |
2.59 |
3.78 |
|
900 |
2.77 |
3.69 |
|
1000 |
2.94 |
3.32 |
|
1500 |
3.73 |
2.62 |
|
1800 |
4.16 |
2.35 |
|
2000 |
4.43 |
2.21 |
|
2200 |
4.76 |
2.21 |
|
2500 |
5.08 |
1.92 |
|
3000 |
5.68 |
1.72 |
VSWR
|
800MHz~1000MHz |
1.10 |
|
1700MHz~2500MHz |
1.15 |
|
2500MHz~3000MHz |
1.20 |
Nota:
Per a cable jackter ignífug, temperatura recomanada:
Emmagatzematge: -30 grau ~+80 grau
Instal·lació: -25 grau ~+60 grau
Temperatura de funcionament: -30 grau ~+80 grau
Tipus
|
Cable estàndard HCTAY-50-32 Cable ignífug HCTAYZ-50-32 |
||
|
Construcció |
||
|
Conductor interior |
Material |
Tub de coure |
|
Diàmetre (mm) |
13.1±0.1 |
|
|
Aïllament |
Material |
PE espumat |
|
Diàmetre (mm) |
32.5±0.25 |
|
|
Conductor exterior |
Material |
Tub de coure ondulat anular |
|
Diàmetre (mm) |
35.7±0.3 |
|
|
Jaqueta |
Material |
LLDPE o PE ignífug |
|
Min. gruix (mm) |
＞1.2 |
|
|
Diàmetre (mm) |
38.8±0.30 |
|
Característiques mecàniques
|
Radi de flexió (mm) |
Un sol revolt |
200 |
|
Corba repetida |
380 |
|
|
Resistència a la tracció (N) |
2500 |
|
|
Pes del cable (kg/km) |
880 |
|
|
Temperatura recomanada (graus) |
Emmagatzematge |
-70~+85 |
|
Instal·lació |
-40~+60 |
|
|
En funcionament |
-55~+85 |
|
●Els productes compleixen els requisits de RoHS i, segons els requisits de RoHS, podeu veure la marca RoHS al paquet exterior
