Cuadre
Descripció
El cable coaxial de 7/8 "Superflex RF coaxial és un rendiment alt -, ultra - Flexible Cable Dissenyat per a la transmissió de freqüència de ràdio, està dissenyat específicament per a aplicacions RF que requereixen tant de flexibilitat com de baixa pèrdua. El cable presenta típicament elevada {{5} de qualitat. La transmissió de senyal estable.

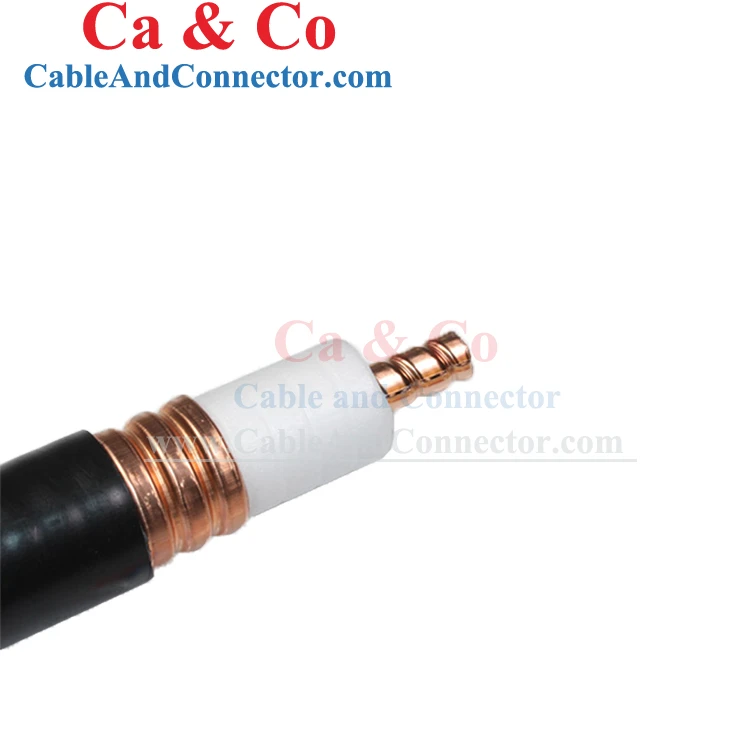

Cable de coaxial de Super Flou Rf de 7/8 ", conductor interior: 9,40 ± 0,20 tub de coure corrugat helicoïdal+
Dielèctric: 22,80 ± 0,30 PE+conductor exterior: 24,80 ± 0,20 Tub de coure corrugat d'anells
+Jaqueta: 27,30 ± 0,30 PE o Halogen de fum baix - Foce Free - Retardant PE és opcional, envasat:
500m/tambor de fusta.
Especificació
|
Article |
Especificació |
|||
|
Construcció |
||||
|
Material |
Diàmetre (mm) |
|||
|
Conductor interior |
Tub de coure corrugat helicoical |
9.40 |
||
|
Dielèctric |
Espumat PE |
23.0 |
||
|
Director exterior |
Tub de coure ondulat anell |
24.9 |
||
|
Jaqueta |
Halogen de fum o baix fum - foc lliure - Retardant PE |
27.5 |
||
|
Propietats elèctriques i mecàniques |
||||
|
Impedància (Ohm) |
50±1 |
|||
|
Capacitança (PF/M) |
76 |
|||
|
Velocitat (%) |
80 |
|||
|
Classificació de potència màxima (KW) |
90 |
|||
|
Tensió RF Peak (KV) |
3.1 |
|||
|
Resistència a l'aïllament (m ω. Km) |
>5000 |
|||
|
Cut - OFF Freqüència (GHz) |
4.9 |
|||
|
Tensió d’aïllament (KV) |
6 |
|||
|
Conductor interior Resistència DC (ω/km) |
2.9 |
|||
|
Resistència a DC del conductor exterior (ω/km) |
1.2 |
|||
|
Jacket Spark (KV) |
8.0 |
|||
|
Efectivitat blindant (DB) |
>120 |
|||
|
Min. Radi de flexió únic (mm) |
80 |
|||
|
Min. Radi de flexió repetit (mm) |
125 |
|||
|
Nombre de revoltes |
15 |
|||
|
Força de tracció (KG) |
102 |
|||
|
Temp. (Grau) |
-55-+85 |
|||
|
Temp. Instal·lació (grau) |
-40-+60 |
|||
|
Temp. Operant (grau) |
-55-+85 |
|||
|
Vswr inferior o igual a (pèrdua de retorn superior o igual a db) |
Frecuència 0,005-3GHz 0,8-1,0GHz 1,7-2,0GHz 2,0-2,4GHz |
dB |
||
|
1.15 (23) |
||||
|
1.10 (26) |
||||
|
1.10 (26) |
||||
|
1.10 (26) |
||||
|
Atenuació (VSWR1.0, Temp.20 graus de cable) i potència mitjana (VSWR1.0, temperatura ambient 40 graus) |
||||
|
Freqüència (MHZ) |
Atenuació (db/ 100m) |
Potència mitjana (KW) |
||
|
100 |
1.30 |
6.62 |
||
|
200 |
1.87 |
4.60 |
||
|
450 |
2.85 |
2.99 |
||
|
800 |
3.90 |
2.19 |
||
|
900 |
4.15 |
2.06 |
||
|
1000 |
4.42 |
1.93 |
||
|
1500 |
5.53 |
1.54 |
||
|
1800 |
6.12 |
1.39 |
||
|
2000 |
6.52 |
1.31 |
||
|
2200 |
6.90 |
1.24 |
||
|
2400 |
7.35 |
1.19 |
||
|
2500 |
7.65 |
1.16 |
||
|
3000 |
8.25 |
1.04 |
||
