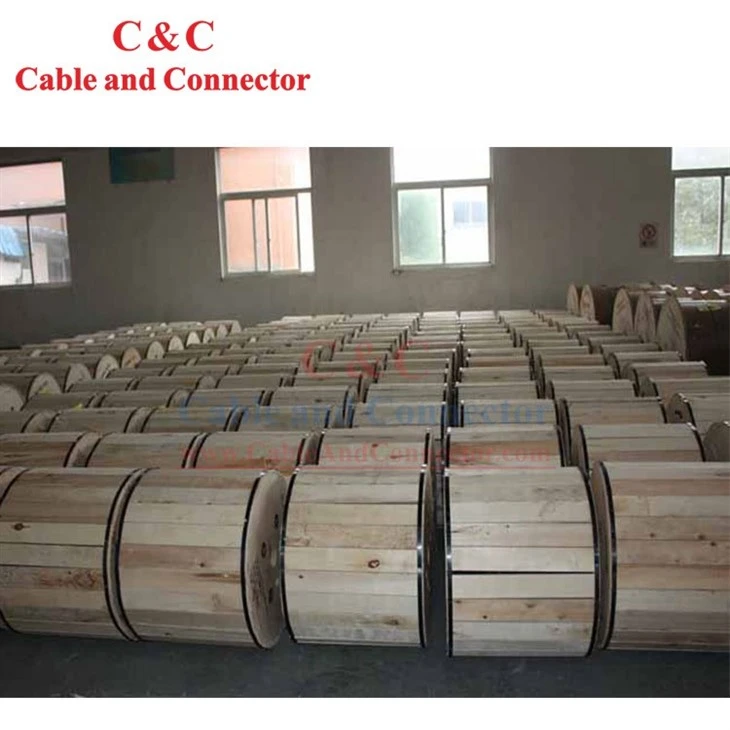

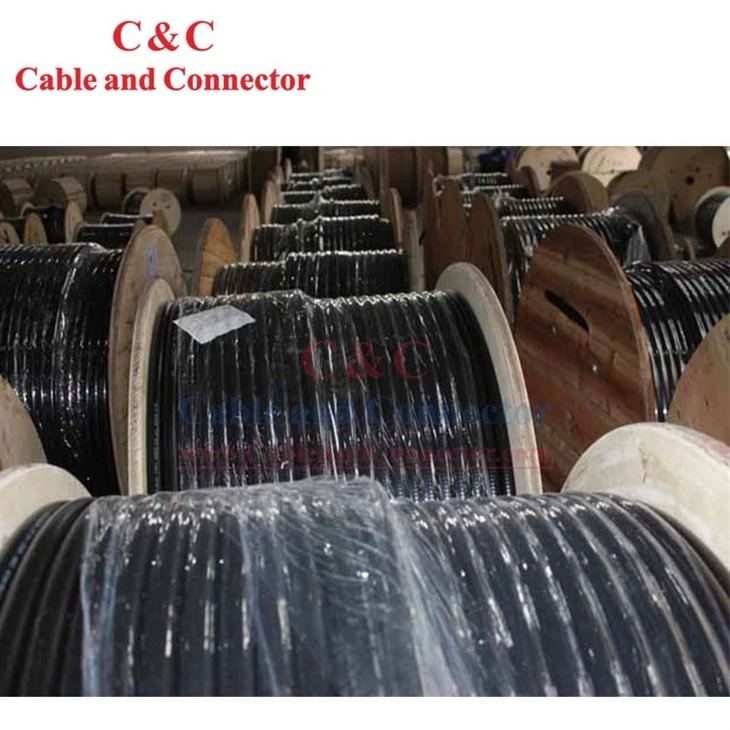

Cable d'alimentació de RF de 7/8 ", baixa pèrdua: els cables d'alimentació de RF d'alta qualitat estan dissenyats per tenir una pèrdua de senyal baixa, la qual cosa permet la transmissió de senyals a distàncies significatives sense degradació significativa. Això és crucial per mantenir la qualitat del senyal en aplicacions com la televisió per cable. xarxes de distribució i comunicació cel·lular, Conductor interior: 9,0±0,1{{10}}mm Tub de coure + aïllament: 22,7±0,20mm Escumat PE + conductor exterior: tub de coure ondulat anular de 24,9 ± 0,25 mm + jaqueta: 27,5 ± 0,25 mm LLDPE o PE ignífug és opcional, EMBALATGE: 500 M / TAMBOR DE FUSTA.
Característiques elèctriques
|
Resistència CC del conductor interior (Ω/km) |
2.35 |
|
Resistència CC del conductor exterior (Ω/km) |
1.86 |
|
Impedància característica (Ω) |
50±2 |
|
Capacitat (p F/m) |
76 |
|
Velocitat (%) |
88 |
|
Rigidesa dielèctrica (KV) |
10.0 |
|
Resistència d'aïllament (MΩ/km) |
＞1×104 |
|
Potència màxima nominal (KV) |
90 |
|
Tensió màxima (V) |
3200 |
|
Freqüència de tall (GHz) |
5.2 |
|
Atenuació i potència mitjana (el valor màxim d'atenuació serà del 108% del valor nominal d'atenuació) |
|
|
Freqüència (MHz) |
Atenuació (@20 graus, d B/100m) |
Potència mitjana (kv) |
|
200 |
1.72 |
5.26 |
|
450 |
2.65 |
3.41 |
|
800 |
3.63 |
2.48 |
|
900 |
3.88 |
2.34 |
|
1000 |
4.12 |
2.19 |
|
1500 |
5.18 |
1.74 |
|
1800 |
5.75 |
1.57 |
|
2000 |
6.11 |
1.48 |
|
2200 |
6.46 |
1.40 |
|
2500 |
6.95 |
1.30 |
|
3000 |
7.76 |
1.16 |
VSWR
|
800MHz~1000MHz |
1.15 |
|
1700MHz~2500MHz |
1.20 |
|
2500MHz~3000MHz |
1.20 |
Nota:
Per al cable jackter ignífug, temperatura recomanada:
Emmagatzematge: -30 grau ~+80 grau
Instal·lació: -25 grau ~+60 grau
Temperatura de funcionament: -30 grau ~+80 grau

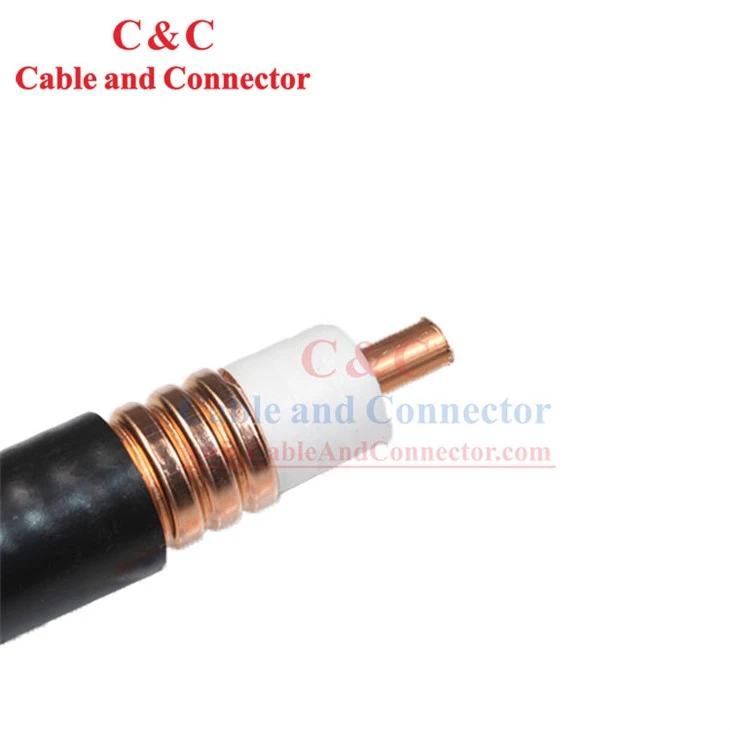

Tipus
|
Cable estàndard HCTAY-50-22 Cable ignífug HCTAYZ-50-22 |
||
|
Construcció |
||
|
Conductor interior |
Material |
Tub de coure |
|
Diàmetre (mm) |
9.0±0.10 |
|
|
Aïllament |
Material |
PE espumat |
|
Diàmetre (mm) |
22.7±0.20 |
|
|
Conductor exterior |
Material |
Tub de coure ondulat anular |
|
Diàmetre (mm) |
24.9±0.25 |
|
|
Jaqueta |
Material |
LLDPE o PE ignífug |
|
Min. gruix (mm) |
＞1.1 |
|
|
Diàmetre (mm) |
27.5±0.25 |
|
Característiques mecàniques
|
Radi de flexió (mm) |
Un sol revolt |
120 |
|
Corba repetida |
250 |
|
|
Resistència a la tracció (N) |
1400 |
|
|
Pes del cable (kg/km) |
400 |
|
|
Temperatura recomanada (graus) |
Emmagatzematge |
-70~+85 |
|
Instal·lació |
-40~+60 |
|
|
En funcionament |
-55~+85 |
|
●Els productes compleixen els requisits de RoHS i, segons els requisits de RoHS, podeu veure la marca RoHS al paquet exterior
