Descripció
El cable de superflex de baixa pèrdua de 3/8 "combina una atenuació baixa, Ultra - Flexible i un excel·lent rendiment de blindatge per garantir una instal·lació estable i alta - de qualitat a llarg termini. Transmissió de senyal fiable.
Cable de superfície de baixa pèrdua de 3/8 ", conductor interior: 2,80 ± 0,05 filferro de coure+ dielèctric de coure+ dielèctric
: 7,10 ± 0,15 conductor de PE+Foed Pe+: 9,60 ± 0,20 Tub de coure corrugat helicoïdal+jaqueta: 10,90 ±

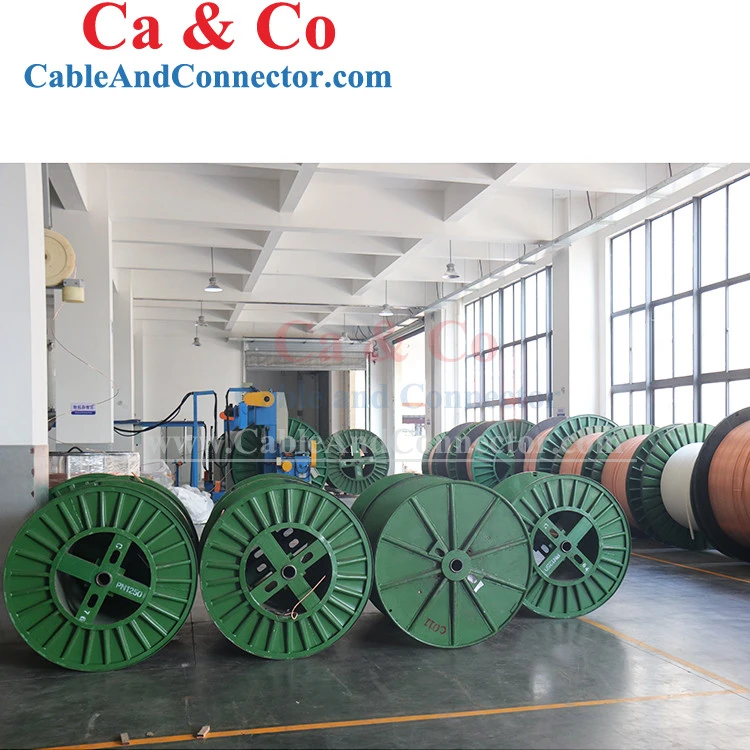

0,25 PE o fum de fum baix halogen - Foc lliure - Retardant PE és opcional, envasat: 500m/tambor de fusta.
Especificació
|
Article |
Especificació |
||||
|
Construcció |
|||||
|
Material |
Diàmetre (mm) |
||||
|
Conductor interior |
Filferro revestit de coure d'alumini |
2.6 |
|||
|
Dielèctric |
Espumat PE |
6.7 |
|||
|
Director exterior |
Tub de coure corrugat helicoical |
9.1 |
|||
|
Jaqueta |
Halogen de fum o baix fum - foc lliure - Retardant PE |
10.2 |
|||
|
Propietats elèctriques i mecàniques |
|||||
|
Impedància (Ohm) |
50±1 |
||||
|
Capacitança (PF/M) |
80 |
||||
|
Velocitat (%) |
83 |
||||
|
Classificació de potència màxima (KW) |
12 |
||||
|
Tensió RF Peak (KV) |
1.04 |
||||
|
Resistència a l'aïllament (m ω. Km) |
>5000 |
||||
|
Cut - OFF Freqüència (GHz) |
13.4 |
||||
|
Tensió d’aïllament (KV) |
2.5 |
||||
|
Conductor interior Resistència DC (ω/km) |
5.0 |
||||
|
Resistència a DC del conductor exterior (ω/km) |
3.5 |
||||
|
Jacket Spark (KV) |
5.0 |
||||
|
Efectivitat blindant (DB) |
>120 |
||||
|
Min. Radi de flexió únic (mm) |
12.5 |
||||
|
Min. Radi de flexió repetit (mm) |
25 |
||||
|
Nombre de revoltes |
15 |
||||
|
Força de tracció (KG) |
60 |
||||
|
Temp. (Grau) |
-55-+85 |
||||
|
Temp. Instal·lació (grau) |
-40-+60 |
||||
|
Temp. Operat (grau) |
-55-+85 |
||||
|
Vswr inferior o igual a (pèrdua de retorn superior o igual a db) |
Frecuència 0,005-3GHz 0,8-1,0GHz 1,7-2,0GHz 2,0-2,4GHz |
dB |
|||
|
1.15 (23) |
|||||
|
1.10 (26) |
|||||
|
1.10 (26) |
|||||
|
1.10 (26) |
|||||
|
Atenuació (VSWR1.0, Temp.20 graus de cable) i potència mitjana (VSWR1.0, temperatura ambient 40 graus) |
|||||
|
Freqüència (MHZ) |
Atenuació (db/ 100m) |
Potència mitjana (KW) |
|||
|
100 |
4.18 |
1.90 |
|||
|
200 |
5.96 |
1.30 |
|||
|
450 |
9.14 |
0.87 |
|||
|
800 |
12.32 |
0.64 |
|||
|
900 |
13.15 |
0.60 |
|||
|
1000 |
13.85 |
0.57 |
|||
|
1500 |
17.35 |
0.45 |
|||
|
1800 |
19.20 |
0.41 |
|||
|
2000 |
20.30 |
0.39 |
|||
|
2200 |
21.40 |
0.37 |
|||
|
2400 |
22.50 |
0.36 |
|||
|
2500 |
23.00 |
0.35 |
|||
|
3000 |
25.20 |
0.31 |
|||
