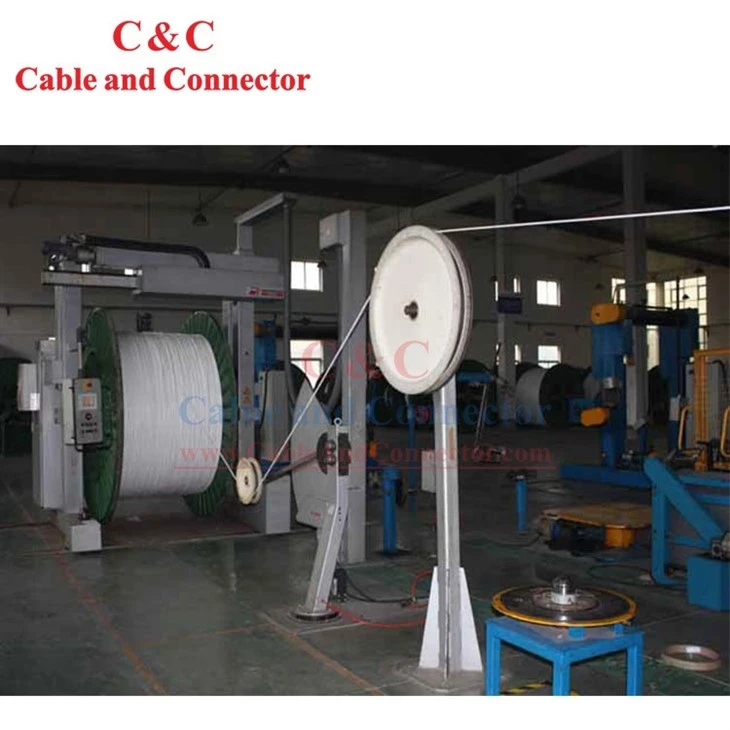

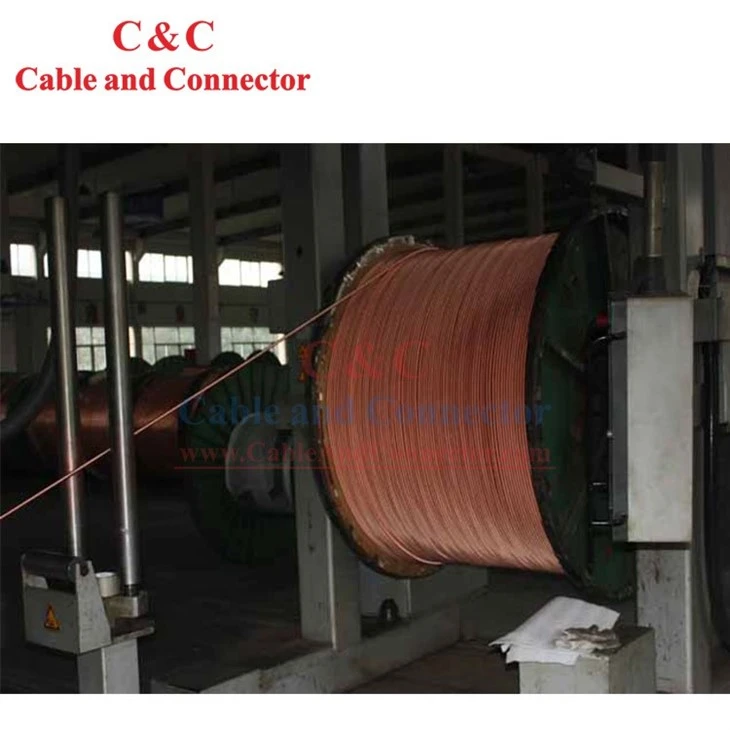

Cable d'alimentació de RF d'1/2 ", un cable d'alimentació de RF (radiofreqüència), també conegut com a cable coaxial o cable coaxial, és un tipus de cable elèctric dissenyat per transmetre senyals d'alta freqüència, normalment en el rang de radiofreqüència. Aquests cables s'utilitzen habitualment en diverses aplicacions, com ara telecomunicacions, radiodifusió, xarxes i connexions d'equips de RF. Conductor interior: 4,80±{{1{0}}.05 mm CCA + aïllament: 12,3 ± 0,15 mm PE espumat + conductor exterior: 13,8 ± 0,2 mm Tub de coure ondulat anular + jaqueta: 15,7 ± 0,2 mm LLDPE o LSZH és opcional, EMBALATGE: 500 M/ TAMBOR DE FUSTA.
Característiques elèctriques
|
Resistència CC del conductor interior (Ω/km) |
1.65 |
|
Resistència CC del conductor exterior (Ω/km) |
3.88 |
|
Impedància característica (Ω) |
50±1.5 |
|
Capacitat (p F/m) |
76 |
|
Velocitat (%) |
88 |
|
Rigidesa dielèctrica (KV) |
6.0 |
|
Resistència d'aïllament (MΩ/km) |
＞1×104 |
|
Potència màxima nominal (KV) |
40 |
|
Tensió màxima (V) |
1800 |
|
Freqüència de tall (GHZ) |
10.0 |
|
Atenuació i potència mitjana (el valor màxim d'atenuació serà del 105% del valor nominal d'atenuació) |
|
|
Freqüència (MHz) |
Atenuació (@20 graus, d B/100m) |
Potència mitjana (kv) |
|
200 |
3.10 |
2.44 |
|
450 |
4.75 |
1.59 |
|
800 |
6.46 |
1.17 |
|
900 |
6.87 |
1.10 |
|
1000 |
7.28 |
1.04 |
|
1500 |
9.09 |
0.84 |
|
1800 |
10.10 |
0.75 |
|
2000 |
10.70 |
0.71 |
|
2200 |
11.25 |
0.68 |
|
2500 |
12.10 |
0.62 |
|
3000 |
13.40 |
0.56 |
VSWR
|
800MHz~1000MHz |
1.13 |
|
1700MHz~2500MHz |
1.15 |
|
2500MHz~3000MHz |
1.15 |
Nota:
Per al cable jackter ignífug, temperatura recomanada:
Emmagatzematge: -30 grau ~+80 grau
Instal·lació: -25 grau ~+60 grau
Temperatura de funcionament: -30 grau ~+80 grau
Tipus
|
Cable estàndard HCAAY-50-12 Cable ignífug HCAAYZ-50-12 |
||
|
Construcció |
||
|
Conductor interior |
Material |
CCA |
|
Diàmetre (mm) |
4.80±0.05 |
|
|
Aïllament |
Material |
PE espumat |
|
Diàmetre (mm) |
12.3±0.15 |
|
|
Conductor exterior |
Material |
Tub de coure ondulat anular |
|
Diàmetre (mm) |
13.8±0.2 |
|
|
Jaqueta |
Material |
LLDPE o LSZH |
|
Gruix mín (mm) |
＞0.9 |
|
|
Diàmetre (mm) |
15.7±0.2 |
|
Característiques mecàniques
|
Radi de flexió (mm) |
Un sol revolt |
50 |
|
Corba repetida |
125 |
|
|
Resistència a la tracció (N) |
1050 |
|
|
Pes del cable (kg/km) |
200 |
|
|
Temperatura recomanada (graus) |
Emmagatzematge |
-70~+85 |
|
Instal·lació |
-40~+60 |
|
|
En funcionament |
-55~+85 |
|
●Els productes compleixen els requisits de RoHS i, d'acord amb els requisits de RoHS, podeu veure la marca RoHS al paquet exterior.
