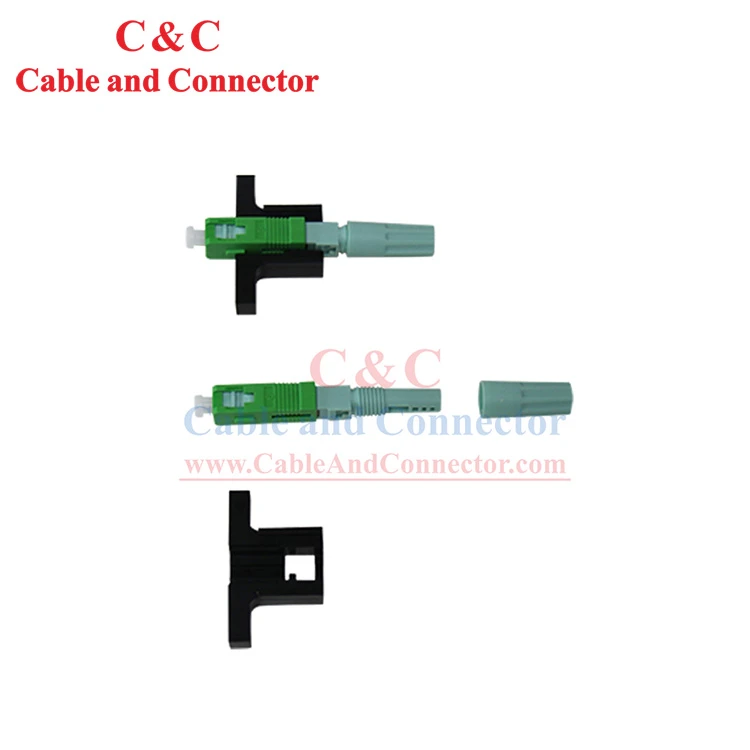

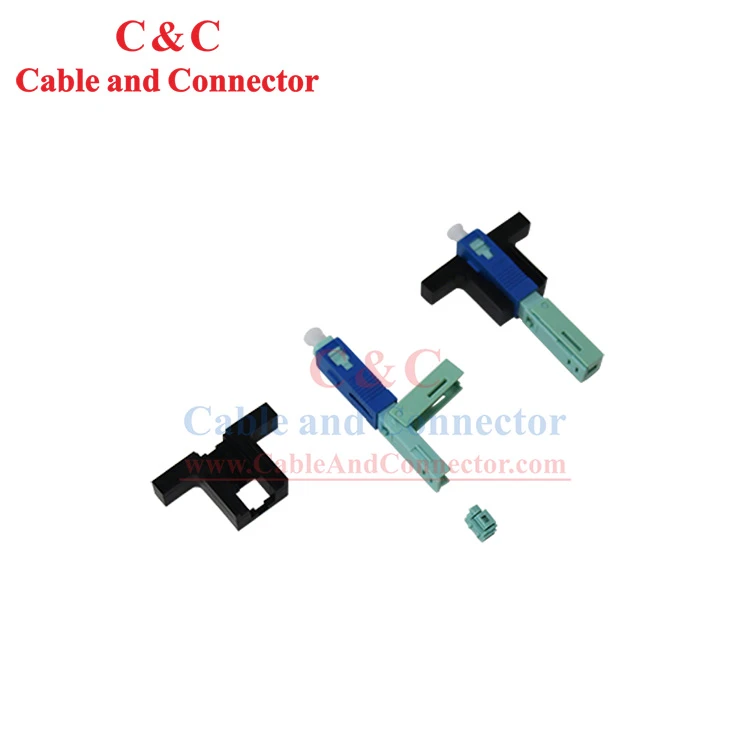

Connectors elèctrics ràpids, "SC UPC Fast Connector" es refereix a un tipus de connector de fibra òptica utilitzat per a comunicacions de fibra òptica. En aquest terme, "SC" indica el tipus de connector, "UPC" indica el tipus de polit de la cara final de la fibra i "Conector ràpid" implica la naturalesa ràpida i sense eines del connector. Connector ràpid de fibra òptica tipus glàndula, connector ràpid SC/UPC amb stents en T (CC-FCWT-SU53), pèrdua d'inserció inferior o igual a 0,3 dB, pèrdua de retorn superior o igual a 55 dB, SC/UPC Tipus de connector, adequat per a cable de baixada FTTH. Longitud: 53 mm.

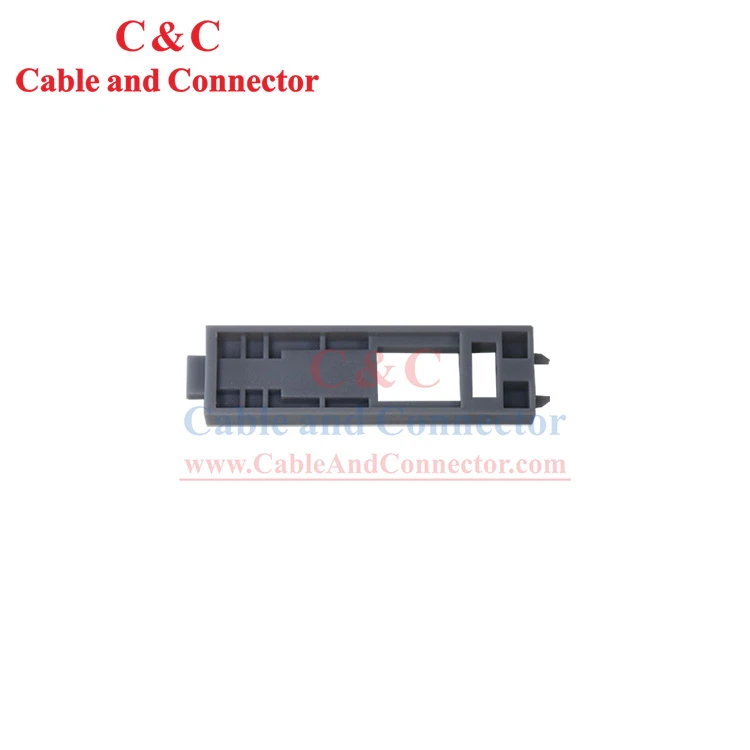

El principi de funcionament i l'abast d'aplicació de la pinça de tall variable de mida
|
Ubicació del tall |
A |
B |
C |
D |
E |
|
Distància entre la rodanxa i la cuenca |
12,20±0,2 mm |
12,60±0,2 mm |
13±0,2 mm |
13,40±0,2 mm |
13,80±0,2 mm |
|
Cuina recomanada |
|
Fijikura TC-30 |
Sumitomo FC-6S |
NWC Co.Ltd. OFC-1 |
|
|
Longitud de tall |
29,4 mm |
29,4 mm |
29,4 mm |
29,4 mm |
29,4 mm |
|
Nota: per defecte de la pinça de tall auxiliar és a C. |
|||||
El mètode d'inspecció de la longitud de tall de fibra i els mètodes d'ajust de la pinça de tall auxiliar
|
|
Corda de Φ0,25 mm en una ranura en V |
Inspecció de longitud |
Mètodes d'ajust de la pinça de tall auxiliar |
|
1 |
Sense flexió o flexió petita |
Massa curt |
Ajusta a la ubicació B (augmenta en {{0}},4 mm de longitud) o a la ubicació A (augmenta en 0,8 mm de longitud) |
|
2 |
L'alçada de flexió de la fibra és propera o una mica més alta que la ranura en V |
Bé |
No-adiu |
|
3 |
L'alçada de flexió de la fibra és propera o superior a la fletxa |
Massa llarg |
Ajusta a la ubicació D (disminueix en {{0}},4 mm de longitud) o a la ubicació E (disminueix en 0,8 mm de longitud) |
